在三維激光切割領域，三維激光切割機由于是六軸串聯、懸臂的結構，這種結構在切割速度與切割精度上都有很大的瓶頸。對于熱成型鋼、精密鈑金件等行業的客戶，這種結構沒有辦法滿足終端客戶對精度跟效率的要求，為此我們開發了高精度五軸激光切割機床。此機床選用高能量轉換效率的光纖激光，采用無限回轉雙擺頭切割頭，并且按照CNC機床的標準裝配，整機結構響應快，切割精度高。歡迎廣大客戶提前咨詢！
|
型號 |
STK-S-3015 |
STK-S-4020 |
|
加工幅面（mm*mm） |
3000*1500 |
4000*2000 |
|
加工零件 |
三維曲面、異型管件、平面金屬件 |
三維曲面、異型管件、平面金屬件 |
|
X軸三維切割行程 |
3000 |
4000 |
|
Y軸三維切割行程 |
1500 |
2000 |
|
Z軸三維切割行程 |
600 |
600 |
|
X、Y、Z快移速度（m/min） |
50 |
50 |
|
機床定位精度 X、Y、Z（mm） |
±0.05 |
±0.05 |
|
重復定位精度 X、Y、Z（mm） |
±0.03 |
±0.03 |
|
工作臺 |
旋轉/移動工作臺 |
旋轉/移動工作臺 |
|
激光器類型 |
光纖 |
光纖 |
|
激光器功率（W） |
500—4000 |
500—4000 |
|
設備電力需求 |
380VAC±10%/50Hz |
380VAC±10%/50Hz |
|
設備重量（≈t） |
15 |
20 |
|
主機尺寸（長*寬*高/mm） |
6500*4500*4000 |
7500*5000*4000 |
|
標配離線導圖軟件，可選配多工位工作臺、變位機、抽煙除塵工作室 |
||
|
機型對比 |
結構方式 |
重復定位精度 |
效率 |
離線導圖軟件 |
切割范圍 |
|
三維激光切割機 |
六軸機械手吊裝或立裝 |
±0.15mm |
一般 |
選配，使用有局限性 |
最大直徑3米以?xún)劝肭蛐螀^域，切割有死角（跟機械手臂展有關） |
|
高精度五軸光纖激光切割機床 |
龍門五軸聯動機床（使用五軸數控系統） |
±0.03mm |
機械手方式的3到5倍 |
標配，使用便捷 |
行程：3m*1.5m;4m*2m；切割幅面內無死角，并可兼顧平面激光切割 |
高精度五軸光纖激光切割機床行程范圍內沒有死角，可以全幅面切割；一般的六軸機器人三維激光切割由于每個關節都有限位，所以切割范圍會(huì )大打折扣，比較圖示如下：
以三維五軸切割機床STK-S-3015為例
|
平面加工范圍 |
三維加工范圍 |
Z偏差補償 |
|
X2D=2160 |
X3D=1500 |
330 |
|
Y2D=3660 |
Y3D=3000 |
330 |
|
Z2D=800 |
Z3D=800 |
330 |

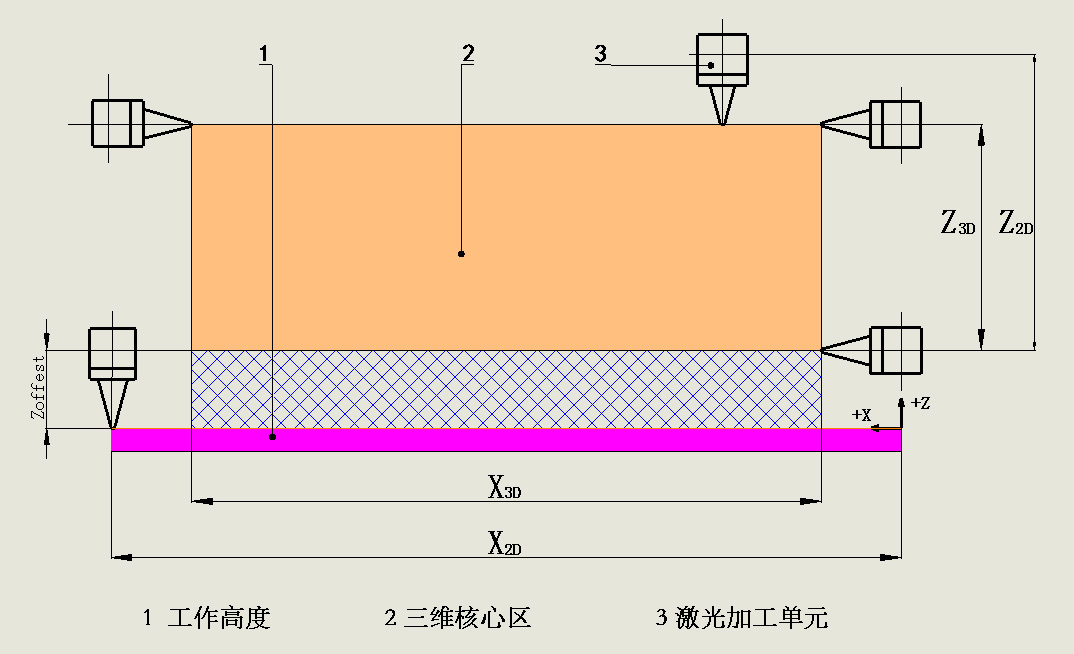

三維五軸切割機床工作區域(核心區)取決于配備的激光加工單元。Z軸零點設計B、C軸的回轉點
核心區
核心區就是與B、C軸位置無關的無限制使用的三維工作區域

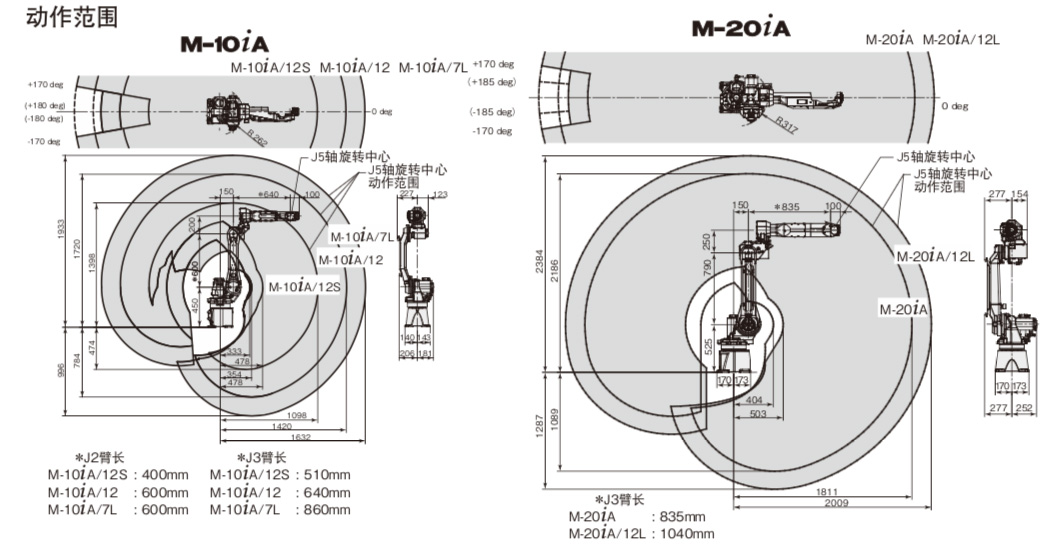

三維激光切割機切割范圍示例（FANUC-M10iA/M20iA）
歡迎有需求企業前來咨詢訂購，只需提您的需求，專屬工程師即可給予您最好的解答
特別說明：
1.各機型配置及參數可根據客戶要求定制，網站中的數據值反映的是一定條件下的能力，驗收條件依據合同或技術方案。
2.被加工物雖然屬于同一種規格品種，但是由于加工部位、表面狀況、材料成分的不同，或因加工形狀的不同，有時候在加工性能和品質上會(huì )產生差異。
