斯塔克非標激光切割專機定制方案之超長超粗管件坡口激光切割生產線
客戶數據，資料，要求
1、客戶數據
鋼管：1420(孔徑)×12000(長)×12(管壁厚)
圓孔直徑8mm
孔間距14mm
孔排距14mm
2、客戶數據確認
a. 確認孔在管子軸向的孔間距
總長12000mm，間距14mm，在軸向的孔數857.14

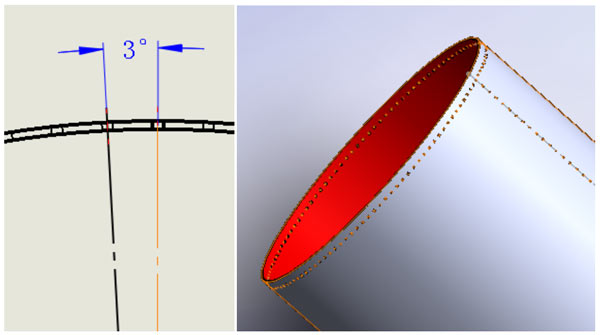

b. 確認孔在管子圓周方向的角度如圖所示

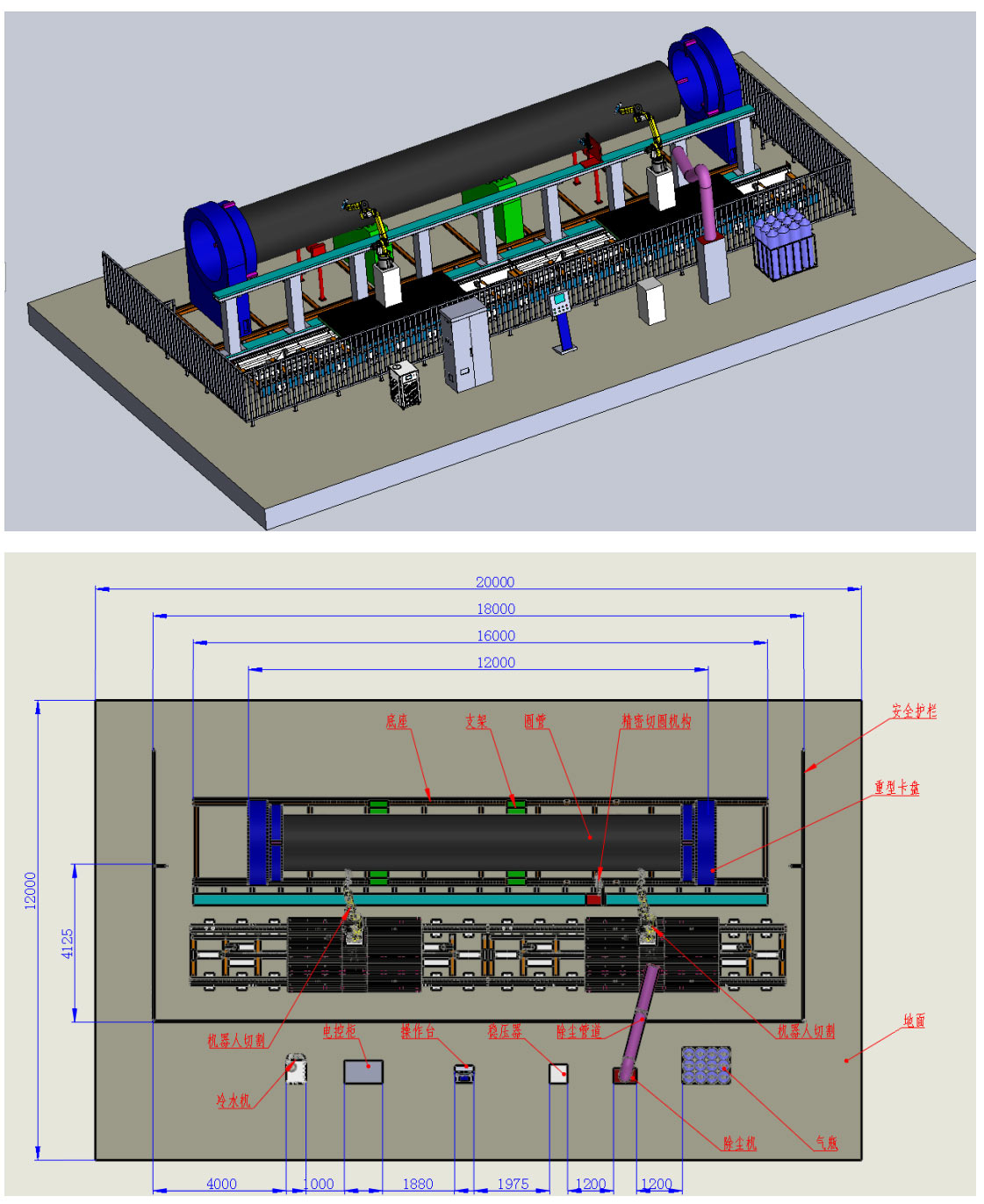

1.整機規劃
2.上下料：用行車起吊需加工的圓管放在升降支架上。

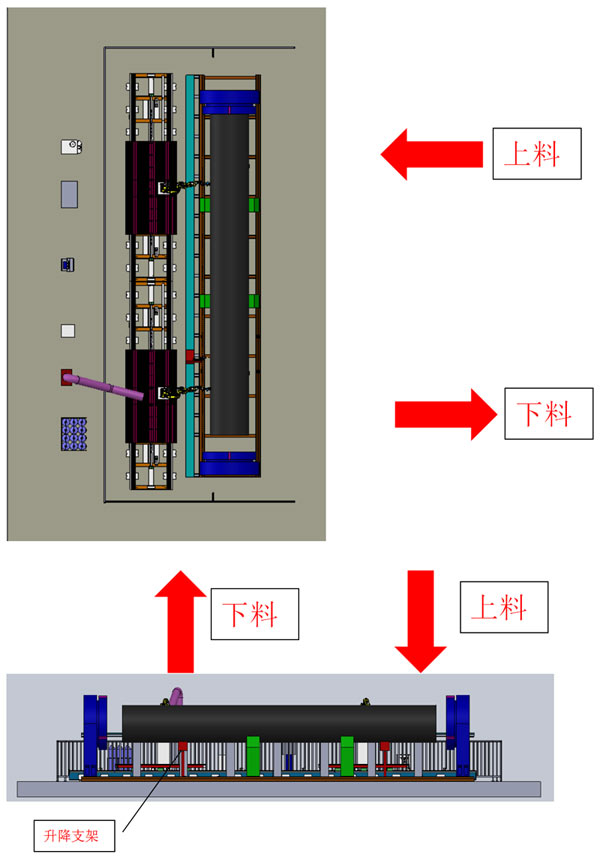

3.定位加緊

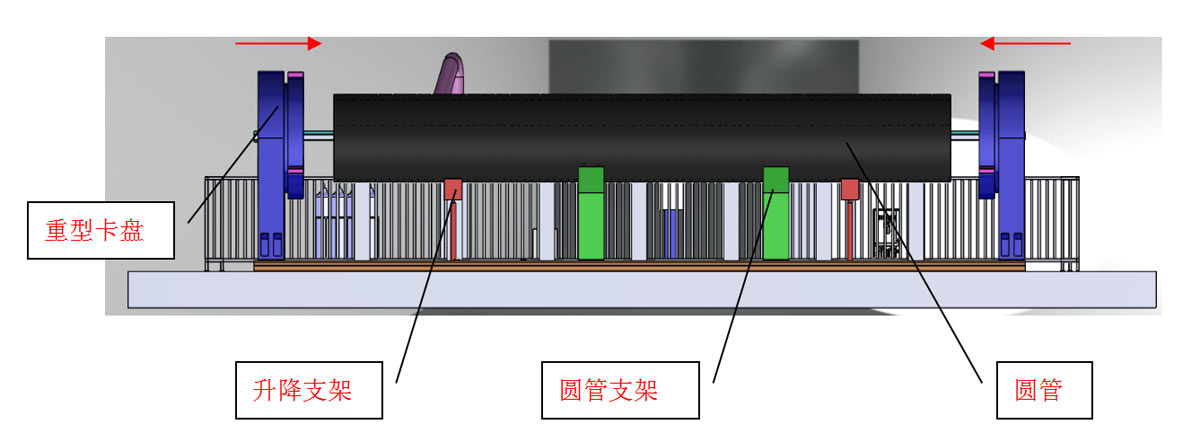

將被加工件圓管放在升降支架上(此時升降支架調至最高處，最高處高于支架的中心)，然后轉動升降支架上的滾輪可以對圓管進行軸向的調整，達到軸向所需的加工位置，緩緩的下降升降支架，讓圓管落在圓管支架的軸承上，然后，將重型卡盤移向圓管兩端，并夾緊圓管。
4.加工過程

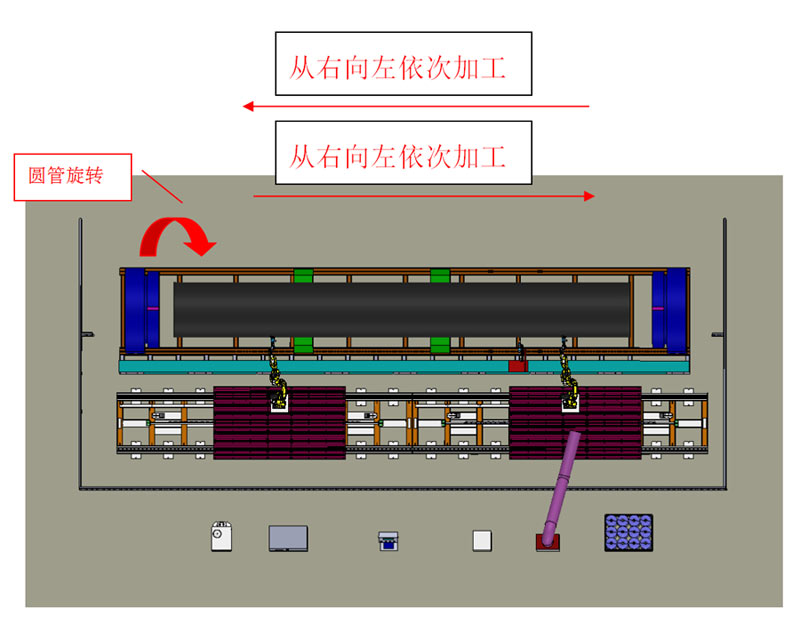

a.把被加工件固定好后，首先切割頭從第一個卡盤為起點沿著圓管軸向方向依次切割圓孔到到第二個卡盤處。
b.切完第一排孔后，轉動卡盤到設定好的角度，以第二個卡盤為起點反方向切孔，到第一個卡盤處，以此類推，切完兩卡盤間圓周方向的所有的孔。

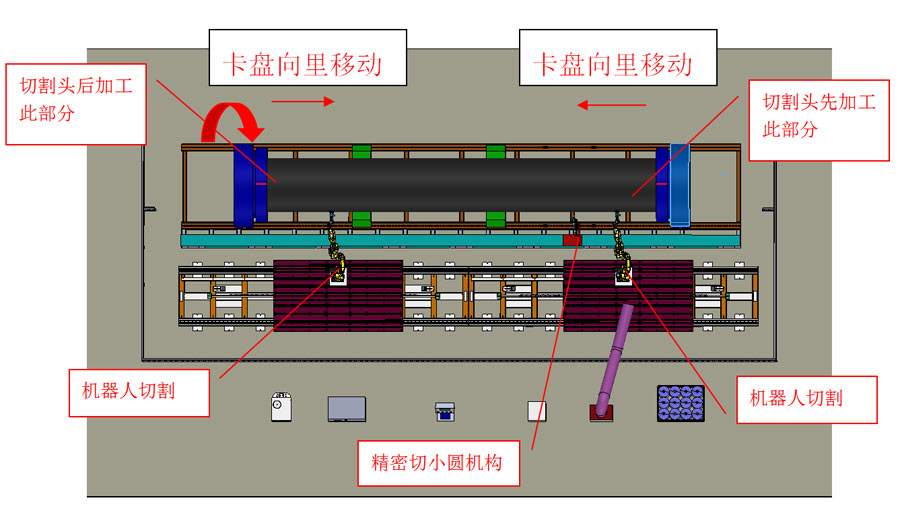

c.松開其中一個卡盤，向里移動，露出未切割的部分，夾緊卡盤。d.再松開另一個卡盤，向里移動，露出未切割的部分，加緊卡盤。
e.按照a中提到的方法先加工完一端后，再加工另一端。
5.除塵
伸縮除塵管跟隨切割頭一起移動，跟隨除塵效果會(huì )更好，除塵機的功率會(huì )減小，從而降低了能耗。
6.安全防護
周?chē)雷o有安全防護欄和光柵。
|
序號 |
名稱 |
品牌 |
型號 |
數量 |
可選 |
備注 |
|
1 |
激光器 |
IPG |
YLR-2000 |
1 |
|
32 |
|
2 |
4軸線性機械手 |
STK |
|
1 |
|
1 |
|
3 |
冷水機 |
三河同飛 |
TFLW-2000WDR-01V1-3385 |
1 |
|
2 |
|
4 |
切割頭 |
RayTools |
BT240自動調焦 |
1 |
|
3 |
|
5 |
卡盤 |
SWM |
|
2 |
|
|
|
6 |
控制系統 |
STARK |
STK-D-K-1.1 |
1 |
|
5 |
|
7 |
除塵機 |
威爾登 |
WLC-9YT |
1 |
可選 |
10 |
|
8 |
防護欄 |
STARK |
STK-D-F-01 |
1 |
可選 |
20 |

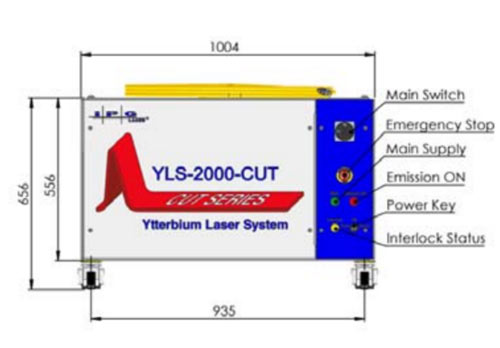

1.激光器
|
序號 |
項目 |
規格/型號 |
備注 |
|
1 |
品牌 |
IPG |
|
|
2 |
型號 |
YLS-2000-CUT-Y15 |
|
|
3 |
最大輸出功率 |
2000W |
|
|
4 |
尺寸 |
1004*804*556 |
|
|
5 |
重量 |
170Kg |
|
|
6 |
波長 |
1068-1080nm |
|
|
7 |
光纖長度、芯徑 |
20/100μm |
|
|
8 |
光纖動態彎曲半徑 |
不小于150mm |
|
|
9 |
最大輸入功率 |
5KW |
|
|
10 |
電 源 |
400VAC 50/60Hz |
|
2.冷水機
|
序號 |
機型 |
單位 |
數據 |
|
1 |
電源制式 |
V/Hz |
3-380/50 |
|
2 |
額定功率 |
W |
3700 |
|
3 |
額定電流 |
A |
8.5 |
|
4 |
名義制冷量 |
HP |
2匹 |
|
5 |
主回路電加熱 |
W |
2000 |
|
6 |
主回路泵功率 |
W |
1100 |
|
7 |
外光路泵功率 |
W |
750 |
|
8 |
風機功率 |
W |
180 |
|
9 |
風機風量 |
m3/h |
2800 |
|
10 |
主回路額定流量 |
L/min |
50 |
|
11 |
主回路流量報警值 |
L/min |
8 |
|
12 |
主回路額定壓力 |
Bar |
4.5 |
|
13 |
主回路最高壓力 |
Bar |
5.2 |
|
14 |
主回路接口尺寸 |
|
G3/4″ |
|
15 |
主回路水溫設定范圍 |
℃ |
15℃～35℃ |
|
16 |
主回路水溫控制精度 |
℃ |
±1℃ |
|
17 |
主回路水箱容積 |
L |
60 |
|
18 |
外光路額定流量 |
L/min |
20 |
|
19 |
外光路流量報警值 |
L/min |
1 |
|
20 |
外光路額定壓力 |
Bar |
4 |
|
21 |
外光路最高壓力 |
Bar |
5.2 |
|
22 |
外光路接口尺寸 |
|
G3/8″ |
|
23 |
外光路水溫設定范圍 |
℃ |
20℃～40℃ |
|
24 |
外光路水溫控制精度 |
℃ |
±2℃ |
|
25 |
使用環境溫度 |
℃ |
5℃～45℃ |
|
26 |
防護等級 |
|
IP44 |
|
27 |
外形尺寸 |
mm |
612x727x1480 |
|
28 |
凈重 |
Kg |
180 |
|
29 |
適用冷卻介質 |
純水、濃度≤25%乙二醇溶液 |
|
