斯塔克非標激光切割專機定制方案之上海大眾高精度小五軸激光切割專機方案
客戶要求：汽車A、B柱高精度切割，量大，最小孔φ5mm，熱成型鋼，最厚3mm，切割精度±0.05mm，自動化上下料，預算160萬以?xún)?
設備名稱：高精度小五軸激光切割專機
1.配置表

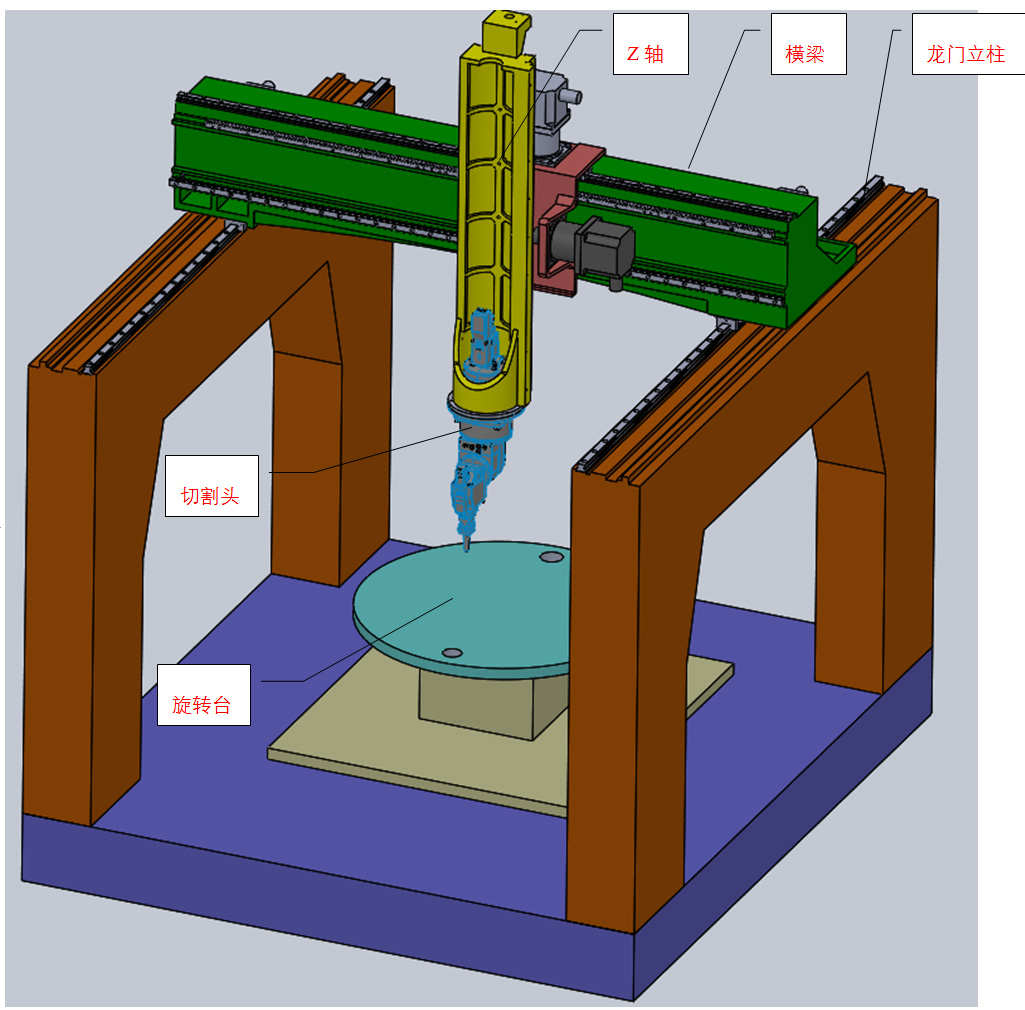

設備主要由主機、光源、激光切割頭、控制系統、排屑系統、煙霧凈化系統等組成。
|
項目 |
序號 |
名稱 |
數量 |
品牌 |
|
主機 |
1 |
床身 |
1 |
STK |
|
2 |
防護系統 |
1 |
STK |
|
|
切割光源 |
3 |
激光發生器 |
1 |
|
|
4 |
水冷機 |
1 |
中國同飛 |
|
|
激光切割頭 |
5 |
三維激光切割頭 |
1 |
|
|
6 |
安裝附件 |
1 |
STK |
|
|
控制系統 |
7 |
數控系統 |
1 |
|
|
8 |
電氣控制 |
1 |
STK |
|
|
9 |
離線編程軟件 |
1 |
|
|
|
煙霧凈化系統 |
12 |
煙霧凈化器 |
1 |
|
2.1方案布置

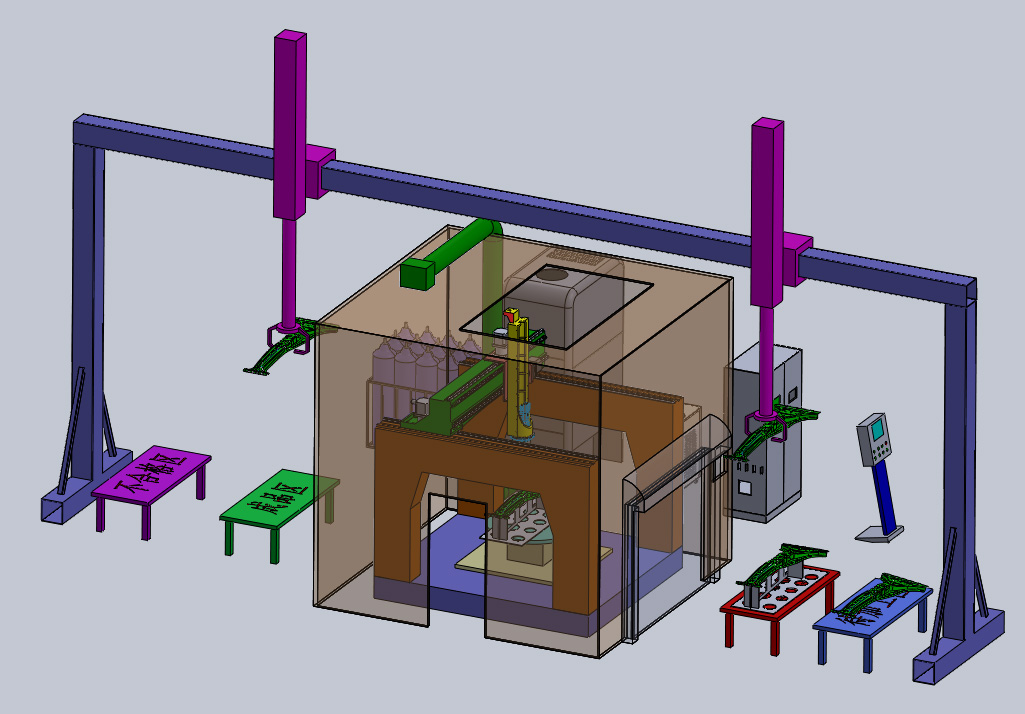

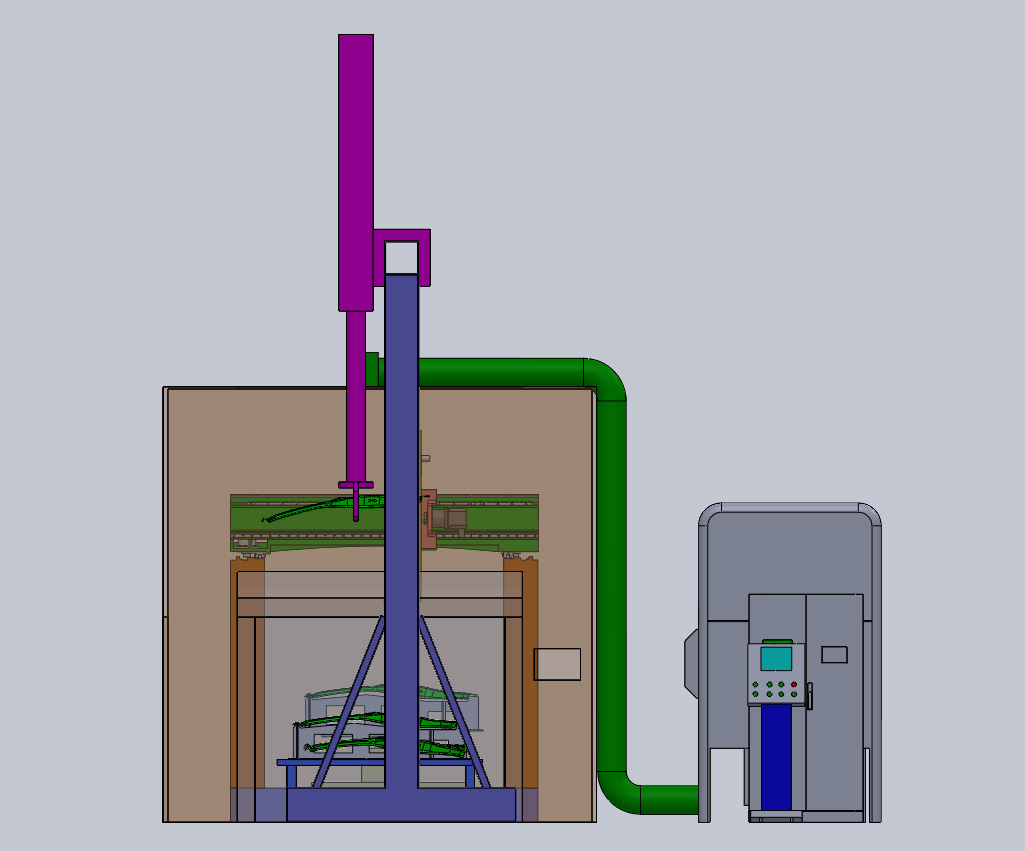

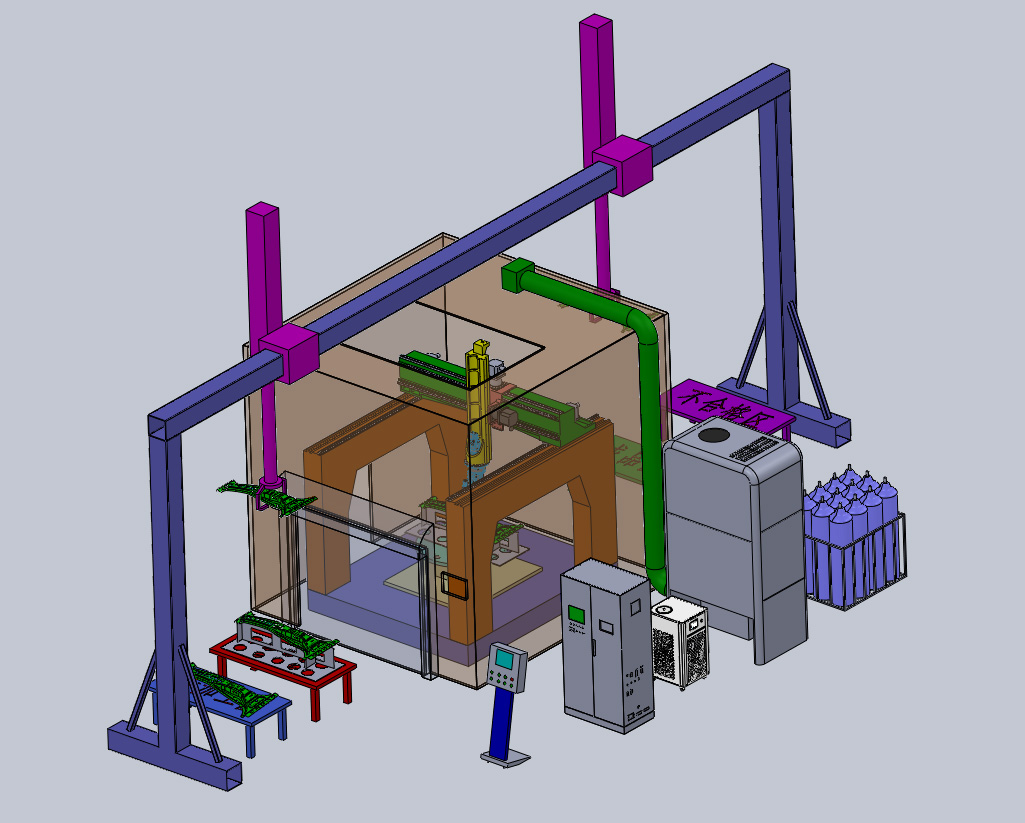

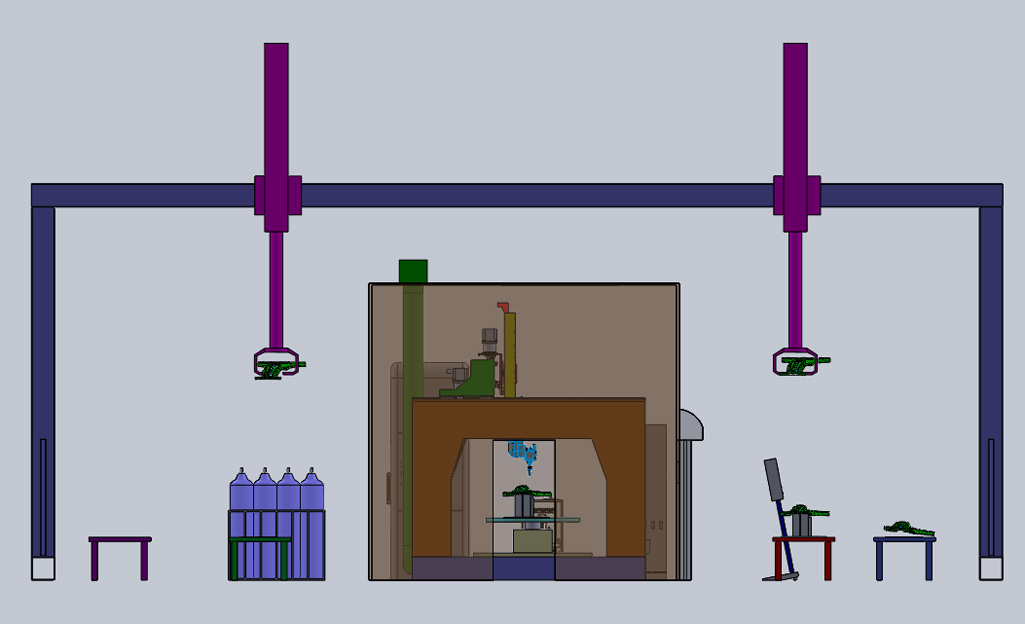

設備整體布置圖如下(除塵器、電控柜、水冷機等附屬設備可根據客戶場地調整位置)：

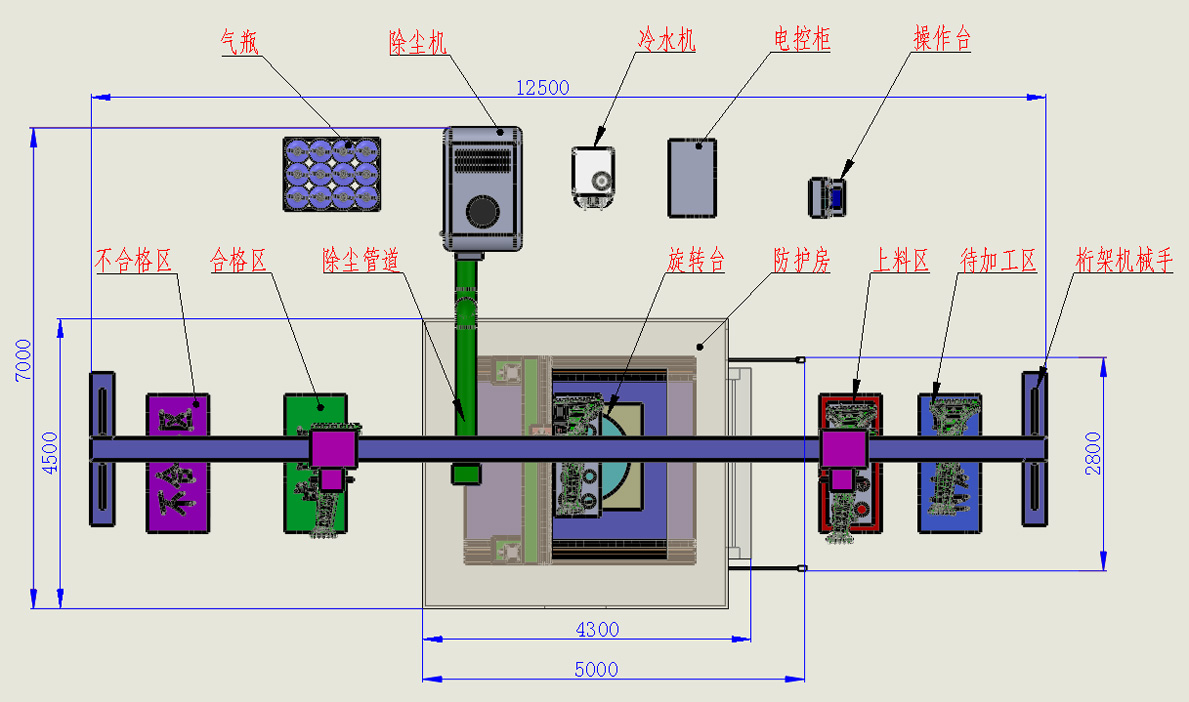

平面布置簡圖
主要功能區域說明：工件裝夾在旋轉平臺專用夾具上，工件由工作臺旋轉適應各個部位的加工。加工過程中，防護門全部關閉，防止激光泄漏。
設備占地6.5m*7.5m*4m。工件在上下料區域安裝和拆卸，該區域全開放，配置安全防護，加工區域全封閉，保證生產操作人員安全。附屬設備放置于設備外側便于維護。加工區域內架設監控攝像頭,用于對加工過程的觀測。操作區域設置多處急停開關，便于緊急情況的處理。
2.2技術參數
主要技術指標
|
序號 |
名稱 |
參數 |
備注 |
|
1 |
機床X軸行程 |
1000mm |
|
|
2 |
機床Y軸行程 |
2000mm |
|
|
3 |
機床Z軸行程 |
600mm |
|
|
4 |
機床B軸擺動范圍 |
±135° |
|
|
5 |
機床旋轉平臺C軸旋轉范圍 |
n×360°mm |
|
|
6 |
X/Y/Z軸定位精度 |
±0.05mm |
|
|
7 |
X/Y/Z軸重復定位精度 |
≤0.03mm |
|
|
8 |
B、C軸定位精度 |
±25 arc seconds |
|
|
9 |
B、C軸重復定位精度 |
±10 arc seconds |
|
|
10 |
X、Y最大定位速度 |
60m/s |
|
|
11 |
A、B軸最大定位速度 |
120r/min |
|
|
12 |
X、Y、Z軸加速度 |
8m/s2 |
|
|
13 |
B軸最大角加速度 |
60rad/s2 |
|
|
14 |
電源額定電壓 |
380V |
|
上海大眾高精度小五軸激光切割專機簡化版
若您有需求，歡迎聯系我們，專屬工程師量身定制切割方案
服務熱線：
QQ號碼：
電子郵箱：
傳真號碼：
詳細地址：
特別說明：
1.各機型配置及參數可根據客戶要求定制，網站中的數據值反映的是一定條件下的能力，驗收條件依據合同或技術方案。
2.被加工物雖然屬于同一種規格品種，但是由于加工部位、表面狀況、材料成分的不同，或因加工形狀的不同，有時候在加工性能和品質上會(huì )產生差異。
